EnglishTrong cấu trúc một ngôi nhà hiện đại, nếu phần thô là “bộ xương”, thì hệ thống điện nước (M&E) chính là “hệ thống tuần hoàn” duy trì sự sống và tiện nghi sinh hoạt. Việc bỏ qua hoặc làm sơ sài giai đoạn thiết kế điện nước trước khi xây dựng là một rủi ro lớn, dẫn đến khó khăn và tốn kém khổng lồ trong quá trình vận hành, sửa chữa sau này. Tại 3A Design, chúng tôi xem bản vẽ M&E là một phần không thể tách rời, có tầm quan trọng tương đương với bản vẽ kiến trúc và kết cấu.
Tầm Quan Trọng Tuyệt Đối Của Thiết Kế Điện Nước
Nhiều công trình vẫn giữ thói quen “xây đến đâu tính đến đó”, đặc biệt ở khu vực nông thôn, nhưng điều này cực kỳ nguy hiểm và thiếu khoa học, nhất là đối với hệ thống M&E âm tường.
1. Nền Tảng Của An Toàn Và Tiện Nghi
- Phòng ngừa rủi ro: Bản vẽ thiết kế điện nước giúp tính toán chính xác công suất tải, tiết diện dây dẫn, đảm bảo không xảy ra hiện tượng quá tải, chập cháy điện, hay rò rỉ nước, bảo vệ tài sản và tính mạng.
- Tối ưu hóa công năng: Đối với nhà phố, nhà ống cao tầng, bản thiết kế chi tiết giúp hệ thống vận hành khoa học, hợp lý, tránh lãng phí vật tư và đảm bảo lưu lượng nước/điện ổn định.
2. Sự Đồng Bộ Trong Kiến Trúc Và Kết Cấu
Hệ thống điện nước liên quan chặt chẽ đến kết cấu (vị trí dầm, cột, sàn), kiến trúc (vị trí cửa, cửa sổ) và nội thất (vị trí tủ lạnh, bếp, máy giặt). Thiết kế điện nước chuẩn xác đảm bảo:
- Không ảnh hưởng kết cấu: Tránh đục phá dầm, cột sau khi đổ bê tông để lắp đặt đường ống.
- Thẩm mỹ hoàn hảo: Vị trí ổ cắm, công tắc, đèn được đặt hài hòa với nội thất, không gây mất mỹ quan.
Chi Tiết Kỹ Thuật Trong Bản Vẽ Thiết Kế Điện Nước
Bản hồ sơ thiết kế điện nước của 3A Design là một hệ thống các bản vẽ chi tiết, tuân thủ các TCVN (Tiêu chuẩn Việt Nam) và quy phạm trang bị điện (QPTBĐ) hiện hành.
1. Thiết Kế Hệ Thống Điện Dân Dụng (Mạng Lưới “Tuần Hoàn”)
| Hạng mục kỹ thuật | Yêu cầu chuẩn xác từ 3A Design | Tiêu chuẩn tham khảo |
| Hệ thống phân phối | Nguồn điện cấp từ tủ tổng, phân nhánh lên các tủ tầng (hộp Aptomat) để dễ dàng kiểm soát, bảo trì và đảm bảo an toàn cục bộ. | TCVN 9206:2012, 11 TCN:2006 |
| Tiết diện dây dẫn | Dây chiếu sáng: Dây ổ cắm (tiêu thụ điện thông thường): Dây điều hòa/Bình nóng lạnh (tải lớn): hoặc tùy công suất. | Đảm bảo chịu tải tối đa, chống quá nhiệt. |
| Nối đất an toàn | Toàn bộ vỏ tủ điện và các kết cấu kim loại phải được nối với hệ thống nối đất an toàn (cọc thép V), điện trở hệ thống không vượt quá . | TCVN 4756-1989 |
| Vị trí lắp đặt | Công tắc: (tính từ sàn). Ổ cắm điện: (tính từ sàn). | Đảm bảo tiện lợi, tránh tầm tay trẻ em và hài hòa nội thất. |

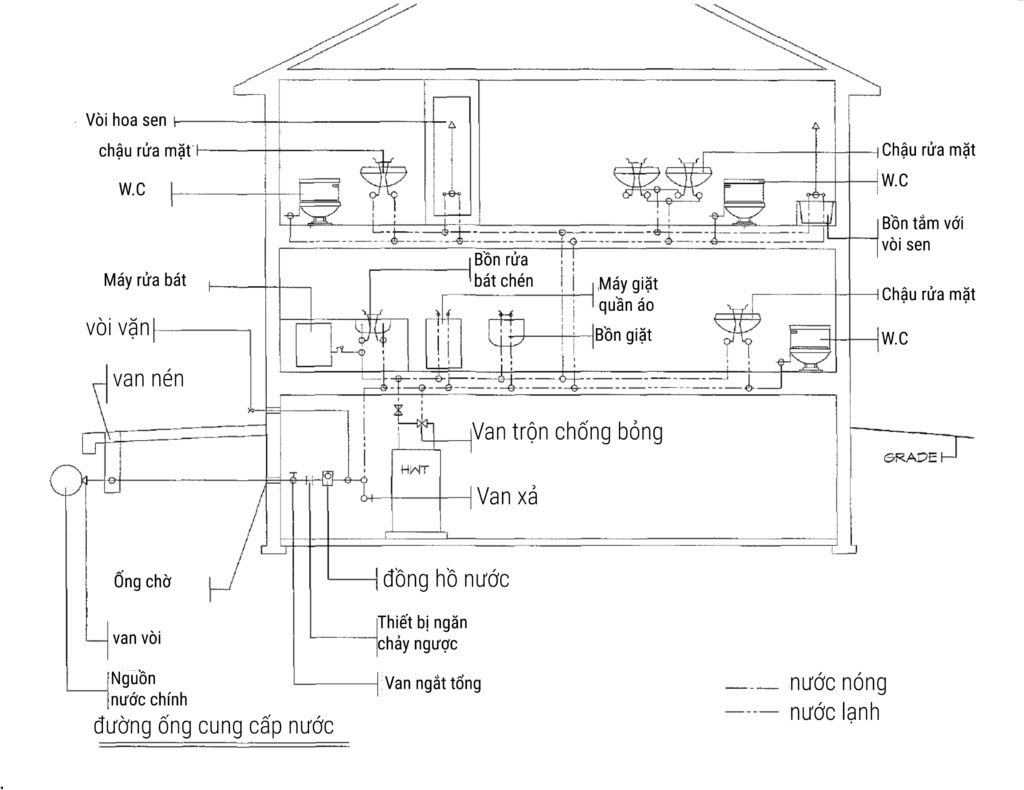

2. Thiết Kế Hệ Thống Cấp Thoát Nước (Mạng Lưới “Lưu Thông”)
Hệ thống cấp thoát nước được tính toán dựa trên nhu cầu sinh hoạt và nguyên tắc phân loại nước thải.
- Giải pháp cấp nước: Thường sử dụng hệ thống bơm lên téc nước mái (thông qua bể ngầm/giếng) và dùng áp lực tự nhiên để cấp xuống toàn bộ các thiết bị. Sử dụng ống HDPE cho nước thường và PPR cho nước nóng lạnh.
- Đường kính ống tiêu chuẩn:
- Cấp nước chính: D27, D32.
- Cấp nước thiết bị (vòi sen, chậu rửa): D20.
- Thoát sàn/Chậu rửa: D60, D75.
- Thoát bồn cầu: D110.
- Thoát nước mưa: D90, D110 (tùy diện tích mái).
- Độ dốc thoát nước: Để đảm bảo nước thải và nước mưa lưu thông dễ dàng, độ dốc sàn nhà vệ sinh/sàn mái được thiết kế khoảng, và độ dốc ống thoát nước sàn khoảng .
- Hộp gen kỹ thuật: Bố trí hợp lý hộp gen (làm âm tường hoặc hộp xây) để chứa các đường ống cấp thoát, điểm đấu nối, tạo điều kiện thuận lợi cho việc kiểm tra, sửa chữa mà không cần phá vỡ diện tích lớn.
Các Nguyên Tắc Vàng Cần Lưu Ý Trong Thiết Kế Điện Nước
3A Design luôn nhấn mạnh 4 nguyên tắc sau để đảm bảo chất lượng công trình:
1. Xác Định Nhu Cầu Tương Lai
Không chỉ tính toán thiết bị hiện tại, bản vẽ phải tính đến nhu cầu tương lai (ví dụ: lắp thêm máy rửa chén, bếp từ công suất lớn, pin năng lượng mặt trời). Việc dự trù đường dây/đường ống âm tường ngay từ đầu sẽ tránh được việc đi nổi gây mất mỹ quan sau này.
2. Bản Vẽ Là Dự Toán Và Căn Cứ Xử Lý Sự Cố
Bản vẽ thiết kế điện nước không chỉ là sơ đồ lắp đặt mà còn là căn cứ để:
- Dự toán chi phí: Xác định chính xác số lượng, chủng loại vật tư.
- Xử lý sự cố: Nếu xảy ra chập cháy, rò rỉ hoặc tắc nghẽn, đội ngũ kỹ thuật có thể căn cứ vào bản vẽ để xác định vị trí chính xác đường dây/đường ống, giảm thiểu tối đa chi phí và thời gian sửa chữa.
3. Đồng Bộ Hóa Giải Pháp Thiết Kế Và Thi Công
Đây là yếu tố thường xuyên bị vi phạm. Việc tự ý thay đổi vị trí thiết bị hoặc đường dây/ống nước tại công trường mà không cập nhật lại bản vẽ sẽ gây hậu quả nghiêm trọng. 3A Design đảm bảo đội ngũ giám sát kỹ thuật luôn tuân thủ và cập nhật bản vẽ hoàn công để phục vụ việc bảo trì về sau.
4. Lựa Chọn Trang Thiết Bị Chuẩn Tiêu Chuẩn
Hệ thống điện và nước có mối tương quan chặt chẽ với nhau (ví dụ: công suất bình nóng lạnh, máy bơm). Lựa chọn sai thiết bị (dây tải điện tiết diện quá nhỏ, ống nước đường kính không đủ) có thể gây quá tải, hư hại toàn bộ hệ thống.
Kết Luận: Lựa Chọn 3A Design Cho Sự An Toàn Bền Vững
Hệ thống thiết kế điện nước là phần cốt lõi quyết định chất lượng sống lâu dài của gia đình bạn. Đầu tư nghiêm túc vào giai đoạn thiết kế M&E chính là đầu tư vào sự an toàn, tiện nghi và tiết kiệm chi phí bảo trì trong tương lai.
3A Design cam kết cung cấp bản vẽ thiết kế điện nước chi tiết, chuẩn kỹ thuật, đồng bộ hoàn hảo với kiến trúc và kết cấu. Chúng tôi đảm bảo mọi công trình đều vận hành trơn tru, an toàn, và bền vững theo thời gian. Hãy để 3A Design kiến tạo một ngôi nhà không chỉ đẹp mà còn an toàn và tiện nghi tuyệt đối cho gia đình bạn!
